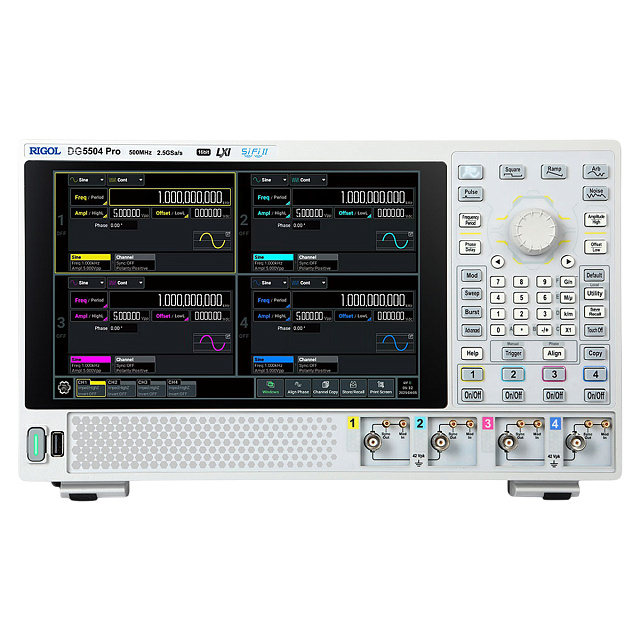

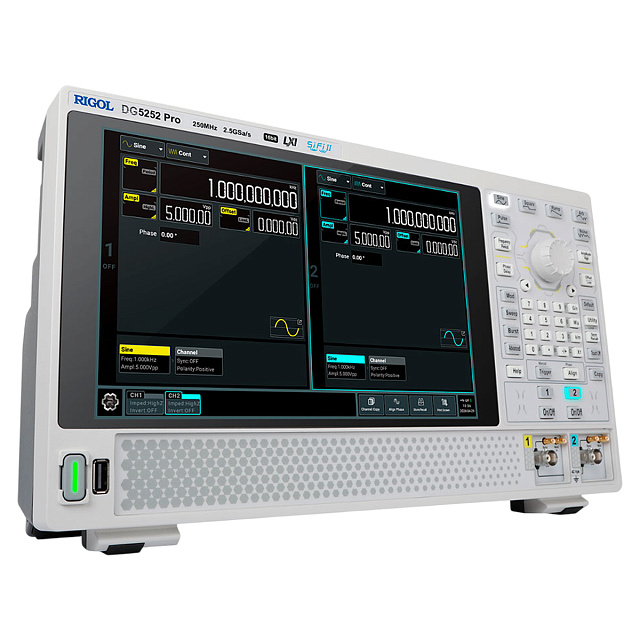

RIGOL DG5504 Pro - генератор сигналов произвольной формы

DG5504 Pro

Основные сведения Генератор сигналов произвольной формы DG5504 Pro — это представитель нового поколения генераторов сигналов с изолированными каналами. Изделие собрано на технологической платформе Si-Fi II, обеспечивает максимальную частоту дискретизации 2,5 Гвыб/с, выходную частоту синусоидального сигнала 500 МГц, вертикальное разрешение 16 бит, имеет ряд новых функциональных возможностей для удовлетворения потребностей в различных отраслях и сценариях применения. 4 выходных канала, изолированных от земли; ЦАП 16 бит; Частота дискретизации 2,5 Гвыб/с; максимальная частота синусоидального сигнала – 500 МГц; максимальная частота прямоугольного сигнала 170 МГц; время нарастания фронта 0,8 нс; максимальная частота импульсного сигнала — 120 МГц; минимальная длительность импульса — 4,2 нс; встроенный генератор гармоник; максимальная длина сигнала произвольной формы до 64 Мвыб/канал (опционально 128 Мвыб/канал); формирование IQ-сигналов, последовательности импульсов, стандартных (шаблонных) сигналов, многотоновых сигналов; посадочные места для крепления внешнего батарейного отсека (блока аккумуляторов); большой сенсорный экран высокого разрешения с диагональю 10,1 дюйма для отображения параметров настройки и статуса обоих каналов; дистанционное управление через Web Control; вход/выход опорной частоты; входы/выходы сигналов синхронизации; входы внешних модулирующих сигналов; коммуникационные интерфейсы USB, LAN, HDMI. Применение: Разработка, отладка и ремонт электронных устройств, средств связи и НЧ/СЧ/ВЧ-изделий; Тестирования в "полевых условиях"; Функциональное тестирование; Лабораторные исследования; Сервисное обслуживание; Обучение. Назначение: Продукт предназначен для разработки, производства, осуществления учебной и научной деятельности с целью проведения измерений параметров электронных компонентов и устройств в лабораторных и "полевых" условиях эксплуатации. Основные сведения Генератор сигналов произвольной формы DG5504 Pro — это представитель нового поколения генераторов сигналов с изолированными каналами. Изделие собрано на технологической платформе Si-Fi II, обеспечивает максимальную частоту дискретизации 2,5 Гвыб/с, выходную частоту синусоидального сигнала 500 МГц, вертикальное разрешение 16 бит, имеет ряд новых функциональных возможностей для удовлетворения потребностей в различных отраслях и сценариях применения. 4 выходных канала, изолированных от земли; ЦАП 16 бит; Частота дискретизации 2,5 Гвыб/с; максимальная частота синусоидального сигнала – 500 МГц; максимальная частота прямоугольного сигнала 170 МГц; время нарастания фронта 0,8 нс; максимальная частота импульсного сигнала — 120 МГц; минимальная длительность импульса — 4,2 нс; встроенный генератор гармоник; максимальная длина сигнала произвольной формы до 64 Мвыб/канал (опционально 128 Мвыб/канал); формирование IQ-сигналов, последовательности импульсов, стандартных (шаблонных) сигналов, многотоновых сигналов; посадочные места для крепления внешнего батарейного отсека (блока аккумуляторов); большой сенсорный экран высокого разрешения с диагональю 10,1 дюйма для отображения параметров настройки и статуса обоих каналов; дистанционное управление через Web Control; вход/выход опорной частоты; входы/выходы сигналов синхронизации; входы внешних модулирующих сигналов; коммуникационные интерфейсы USB, LAN, HDMI. Применение: Разработка, отладка и ремонт электронных устройств, средств связи и НЧ/СЧ/ВЧ-изделий; Тестирования в "полевых условиях"; Функциональное тестирование; Лабораторные исследования; Сервисное обслуживание; Обучение. Назначение: Продукт предназначен для разработки, производства, осуществления учебной и научной деятельности с целью проведения измерений параметров электронных компонентов и устройств в лабораторных и "полевых" условиях эксплуатации.

форма сигнала внутренней модуляции синусоидальная, прямоугольная, треугольная, нарастающая/спадающая пилообразная, шум, произвольная форма
глубина модуляции 0%~120%
модулирующие частоты внутренней модуляции 1 мГц~1 МГц
ФМ несущая
фаза 0 º ~ + 360º, разрешение 0,01º
ASK, FSK, PSK несущая
порт входа сигнала внешней модуляции на передней панели, на задней панели
количество позиций 2
ШИМ несущая
ширина заполнения 0%~49,99% периода импульса
SUM (добавление к выходному сигналу дополнительного сигнала) несущая
формы добавляемых сигналов синусоидальная , прямоугольная , пилообразная , шум, произвольная
диапазон суммирования 0%~100% от заданного значения размаха сигнала (В ПИК-ПИК)
Несущая синусоидальная , прямоугольная , пилообразная , шум, произвольная (кроме постоянного тока)
Количество пакетов 1 ~ 1 000 000 или без ограничений
Период пакета 4 мкс ~ 8000 с
Фаза пакета - 360º ~ + 360º, разрешение 0,01º
Задержка запуска 0 ~ 85 с
Источник внешний триггер
Синхронизация внутренний триггер, внешний нарастающий фронт, внешний спадающий фронт, задаваемый пользователем триггер, синхронизированный запуск (только в удаленном режиме)
Время сканирования 1 мс ~ 250 000 с
Время удержания/возврата 0 ~ 3600 с
Направление вверх, вниз
Источник синхронизации внутренняя, внешняя, нарастающий фронт, спадающий фронт, задаваемый пользователем
Метка задний фронт синхросигнала (программируется)
Сигнал произвольной формы 1 мкГц ~ 100 МГц
Типы произвольная , последовательности, PRBS, многоимпульсный, многотональный, шаблоны, IQ
Частота дискретизации сигнала произвольной формы 1 мкВыб/с ~ 1,25 Гвыб/с
Частота дискретизации 1 мквыб/с ~ 1,25 Гвыб/с
Точность частоты дискретизации 10-6 выб/с
Разрешение частоты дискретизации 1 мквыб/с или 12 бит
Глубина записи сигнала 32 точки/канал ~ 64 Мточек/канал (128 Мточек/канал – опционально)
порт внешней модуляции на передней панели
источник модуляции внутренний, внешний
AM несущая
Типы поддерживаемой модуляции AM, FM, PM, ASK, FSK, PSK, PWM, SUM
Фаза гармоник настраивается для каждой гармоники индивидуально
Амплитуда гармоник настраивается для каждой гармоники индивидуально
Тип гармоник последовательные гармоники, смешанные гармоники
Порядок гармоник ≤ 20
Джиттер (СКЗ) 0 дБм, 0 дБм 200 пс
Время нарастания / спада при 0 дБм ≤ 3,5 нс
Тип белый шум
Джиттер (СКЗ) 0 дБм, >1 кГц 200 пс
Выброс (0 дБм, f >1 кГц) < 5 %
Время нарастания/спада 1,4 нс ~ 1 с (ограничено шириной импульса)
Рабочий цикл 0,01% ~ 99,99%
Разрешение ширины импульса 100 пс или 5 бит
Длительность импульса 4,2 нс ~ 999,9 кс
Симметрия (ограничена периодом пилообразной волны) 0,1 ~ 99,9%
Нелинейность (1 кГц, 0 дБм, симметрия 99,9%, в диапазоне амплитуд 10-90%) < 0,1% от пик. мощности
Джиттер (СКЗ) при 0 дБм и f> 1 кГц 200 пс
Выброс, при 0 дБм и f > 1 кГц < 5 %
Время нарастания / спада, типпри 0 дБм, 50 Ω ≤ 0,8 нс
Фаза - 360º ~ + 360º, разрешение 0,01º
Остаточный тактовый шум, тип (0 дБм) - 60 дБм
Фазовый шум (0 дБм@10 кГц) 20 МГц: < -105 дБн/Гц
Негармонические искажения, тип (0 дБм) 10 Гц ~ <10 МГц: < -60 дБн≥10 МГц ~ <50 МГц: < -55 дБн≥ 50 МГц : < -45 дБн + 6дБн/октаву
Общие гармонические искажения, тип (0 дБм) < 0,1% (10 Гц ~ 20 кГц)
Гармонические искажения, тип (0 дБм) 10 Гц ~ <10 МГц: < -60 дБн≥10 МГц ~ <50 МГц: < -50 дБн≥50 МГц ~ <200 МГц: < -45 дБн≥ 200 МГц : < -35 дБн
Неравномерность амплитуд (относительно 1 кГц, 0 дБм) < 5 МГц: ± 0,1 дБ≥ 5 МГц ~ < 50 МГц: ± 0,2 дБ≥50 МГц ~ < 100 МГц: ± 0,5 дБ≥ 100 МГц ~ 200 МГц: ± 1,0 дБ≥ 200 МГц: ±2,0 дБ
Точность (при 0°C ~ 50°C) ±1 ppm от установленного значения (кроме сигналов произвольной формы)±1 ppm от установленного значения + 1 мкГц (сигналы произвольной формы)
Разрешение выходной частоты 1 мкГц или 12 бит
Шум (по уровню -3 дБ) 500 МГц (при 0 дБм)
Гармоники от 1 мкГц до 175 МГц
Произвольная форма от 1 мкГц до 100 МГц
Импульсный сигнал от 1 мкГц до 120 МГц
Пилообразный сигнал режим непрерывного сигнала: 1 мкГц ~ 5 МГцрежим модуляции/пакетный режим: 1 мкГц ~ 2,5 МГц
Прямоугольный сигнал режим непрерывного сигнала: 1 мкГц ~ 170 МГцрежим модуляции/пакетный режим: 1 мкГц ~ 120 МГц
Синусоидальный сигнал режим непрерывного сигнала: 1 мкГц ~ 250 МГц
Защита автоматически отключает вывод сигнала при перегрузке
Изоляция оба канала изолированы от шасси. Максимальное напряжение изоляции постоянного тока составляет ±42 Впик. Изоляция между двумя каналами отсутствует.
Настройка импеданса нагрузки настраиваемая нагрузка: от 1 Ом до 10 кОм;высокое сопротивление
Выходное сопротивление, тип. (амплитуда 0 дБм, смещение 0 В) 50 Ом ±1%
Смещение, 50 Ом диапазон: ±5 В ПИК-ПИК(AC+DC)погрешность: ±(1% от установленного значения + 1 мВ + 0,5% от амплитуды (В ПИК-ПИК)разрешение: 1 мВ или 4 бита
Устанавливаемые единицы отображения В ПИК-ПИК, В СКЗ, дБм, В
Разрешение 0,1 мВ ПИК-ПИК; 0,1 мВ СКЗ; 1 мВ; 0,1 дБм или 4 бита (в зависимости от того, что меньше)
Точность установки ± (1% от установленного значения + 1 мВ ПИК-ПИК)
Размах выходного сигнала (50 Ом) ≤ 100 МГц: 1 мВ ПИК-ПИК ~ 10 В ПИК-ПИК≤ 250 МГц: 1 мВ ПИК-ПИК ~ 5 В ПИК-ПИК
Опционные последовательности, многоимпульсный, многотональный, шаблонные, IQ
Стандартные произвольной формы, псевдослучайная двоичная последовательность (PRBS)
Пакеты импульсов N, повторяющиеся
Режимы развёртки линейная развертка по частоте, логарифмическая развертка, ступенчатая развертка
Виды поддерживаемой модуляции АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, суммирование (наложение модуляций)
Типы сигналов синусоидальный, прямоугольный, пилообразный, импульс, шум, произвольная форма, гармонический
Виды выходных сигналов непрерывный, модулированный, сканирование/sweep, пакетный, последовательности
Глубина памяти хранения сигналов 64 Мвыб/канал; 128 Мвыб/канал (опция)
Пределы рассинхронизация каналов - 200 нс ~ + 200 нс
Вертикальное разрешение 16 бит
Частота дискретизации сигналов произвольной формы 2,5 Гвыб/с
Максимальное значение выходной частоты 350 МГц
Количество выходных каналов 2 канала, изолированных от земляной шины
Количество сигналов 512
Количество циклов 1 ~ 256
Время синхронизации 4 мкс~8000 с
Скорость передачи данных 1 мкбит/с~300 Мбит/с
Длина последовательности 2sup
Длительность фронта 2 нс~1 мкс
Джиттер (СКЗ) 200 пс
Количество импульсов 2~30
Задержка 5 мкс~1 с
Длительность высокого/низкого уровня 20 нс~150 мкс
Количество тонов 2 ~ 16
Метод ввода из шаблона, из файла
Тип кодирования NRZ, RZ, Манчестер
Форматы данных двоичный, шестнадцатеричный (поддерживает кодировку 4B5B), символьный KD (поддерживаеткодировку 8B10B)
Максимальная длина элемента кода шаблон: 4000 бит (двоичный), 1000 бит (шестнадцатеричный/символ KD).файл: 128 Мбит (двоичный), 32 Мбит (шестнадцатеричная запись/KD).
Амплитуда по умолчанию ТТЛ, КМОП5,0, КМОП3,3, КМОП2,5, КМОП1.8, ECL, PECL
Скорость кода 100 выб/с~100 млн. выб/с
Длина кода 10 ~ 20 M
Тип модуляции BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM
Режим кодирования ВЫКЛ, дифференциальное кодирование, кодирование Грея, дифференциальное + кодирование Грея
Центральная частота 0~500 МГц
Диапазон ввода ASK, FSK, PSK: логический уровень 3,3 В.AM, FM, PM, PWM: ±5 В во всем диапазоне
Диапазон частот передняя панель SMB: DC ~ 100 кГц (1 Мвыб/с)BNC на задней панели: DC ~ 10 Мбит/с
Входное сопротивление 10 кОм
Виды модуляции ASK, FSK, PSK: BNC (задняя панель) или SMB (передняя панель) опциональноAM, FM, PM, PWM: SMB (передняя панель)
Совместимость TTL
Фронт Передний/задний (опционально)
Минимальная длительность импульса 100 нс
Диапазон задержки запуска 0 ~ 85 с
Разрешение задержки запуска 100 пс или 5 бит
Джиттер (СКЗ), типичный (от входа триггера до выхода сигнала, пакетный режим) 800 пс
Разъем BNC (задняя панель)
Уровень 3,3 В CMOS
Выходное сопротивление 50 Ом
Джиттер (среднеквадратичное значение) Типичный (режим выхода CW) 400 пс
Импеданс 50 Ом
Разъём BNC
Развязка AC
Уровень входных сигналов 100 мВ ПИК-ПИК ~ 5 В ПИК-ПИК
Допустимый разброс входного сигнала (более-блокировка) 10 МГц ± 100 Гц
Уровень выходных сигналов, тип, 50 Ом 1,2 В ПИК-ПИК
Защита от перенапряжения Защита от перенапряжения срабатывает в следующих двух случаях:1. настройка амплитуды прибора превышает 4 В пик-пик, или выходной сигнал превышает 2 В постоянного тока, а входное напряжение превышает ±12×(1±5%)В (< 10 кГц). Напряжение разрушения: ±18 (В переменного + постоянного тока).2. амплитуда прибора установлена меньше или равна 4 В (размах), или выходной сигнал меньше 2 В постоянного тока, а входное напряжение превышает ±2,5×(1±5%) В (<10 кГц). Разрушающее напряжение: ±3,5 (В переменного + постоянного тока).

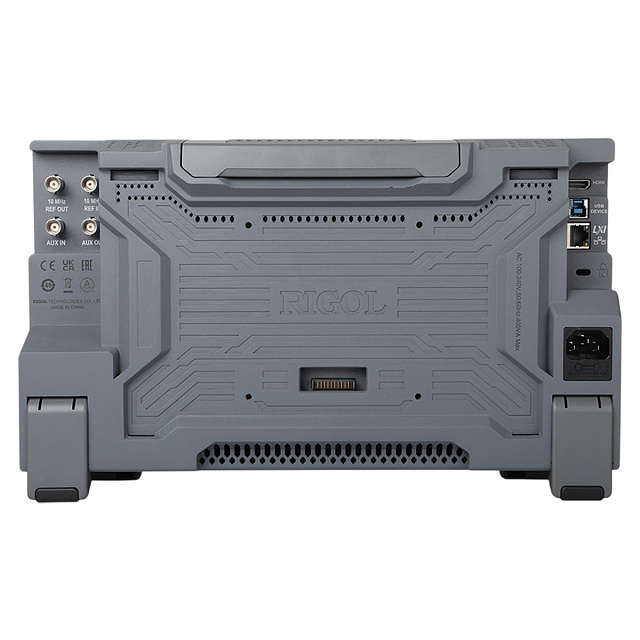

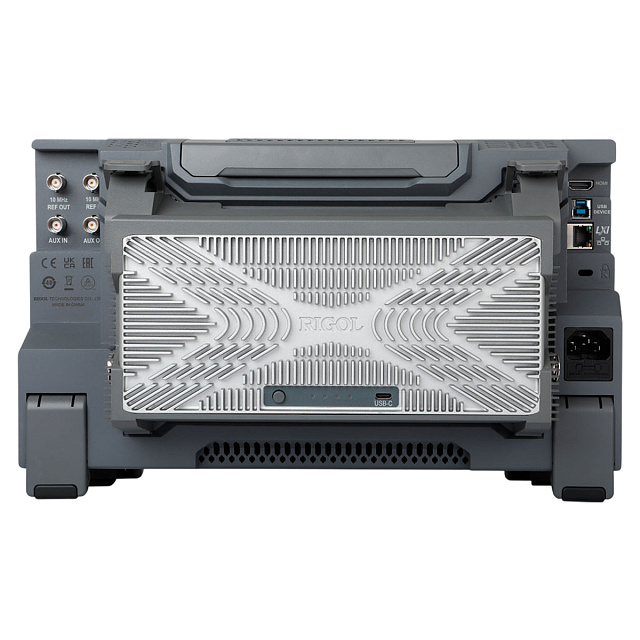

LAN 1 шт., задняя панель, интерфейс 10/100 BASE-T, поддержка LXI-C
Web Control IP-адрес
HDMI видеовыход высокой четкости на задней панели (тип A)
USB 3.0 Host 1 шт., передняя панель
USB 3.0 Device 1 шт., задняя панель, поддержка протокола TMC
Тип дисплея 10,1” сенсорный экран цветного изображения 1280 х 800, 16:9
Время выхода на рабочий режим не менее 30 минут
Внутренняя энергонезависимая память 128 ГБ
Электропитание AC 100–240 В, 47–63 Гц или 115 В, 360–440 Гц
Потребляемая мощность не более 210 Вт
Рабочий диапазон температур от 0°C до +40°C
Габариты 358 х 215 х 122 мм (5U)
Вес 4,2 кг
Комплектация Генератор сигналов произвольной формы RIGOL DG5504 Pro, Шнур питания, USB кабель, BNС кабель - 4 шт., Сертификат калибровки
