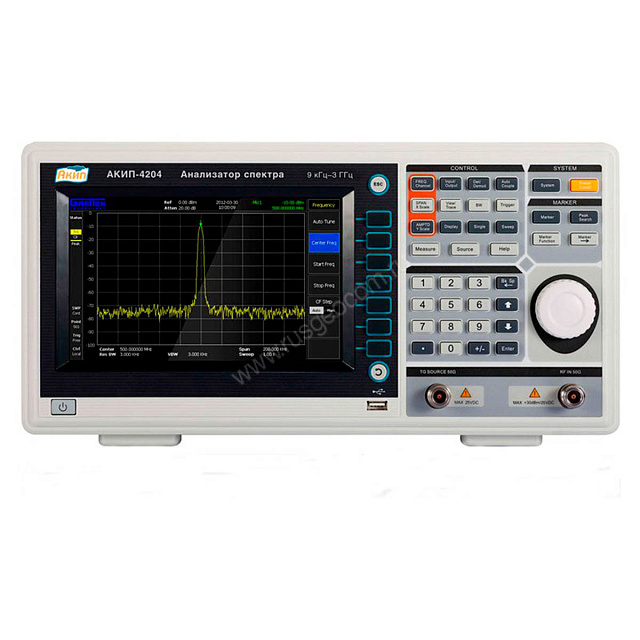

Анализатор спектра АКИП 4204/1 с TG – специализированное измерительное устройство, оснащенное трекинг-генератором. Благодаря этому, вы можете проанализировать сигнал с точки зрения его частоты, амплитуды и уровней, сравнить с эталонным и выявить отклонения в работе прибора. Трекинг-генератор создает импульс с частотой в пределах возможностей анализатора до 1500 МГц с выходным уровнем от 0 до – 25 дБм с шагом в 1 дБ. КСВ составляет менее 2,0 к 1. Для соединения с анализатором спектра используется коннектор N-типа с сопротивлением 50 Ом. Ручная настройка основных параметров обеспечивает высокую точность работы и максимальную синхронизацию с оборудованием. Так, в ручном режиме вы можете настроить поиск сигнала, выбор полос пропускания преобразователя частот, видео фильтров, поиск и слежение за пиковыми выбросами и многие другие параметры. Анализатор спектра АКИП 4204/1 с TG выполняет измерения в диапазоне частот от 9 кГц до 7,5 МГц. Погрешность источника опорной частоты в пределах +/- , полоса обзора - нулевая, от 100 Гц до 3 ГГц с разрешением 1 Uw. Предусмотрена возможность проведения маркерных измерений с разрешением маркера 1 Гц для измерения мощности. Используются дельта-маркеры, маркеры для измерения частоты и мощности, полосы пропускания, коэффициента амплитудной модуляции. Можно получить значение соотношения мощностей в измеряемых каналах анализатора спектра, а также значение мощности в одном канале. В комплекте с этим устройством поставляется трекинг-генератор, который генерирует сигналы определенной частоты под управлением анализатора спектра. Благодаря этому, устройство можно использовать для создания испытательного стенда с целью проверки кабельных линий и радиочастотных цепей совместно с другими радиоизмерительными приборами . Другие особенности устройства: Частотный диапазон от 9 кГц до 1500 МГц. Скорость развертки от 10 мс до 3000 с. ВЧ вход - соединитель N-типа; 50 Ом. Вход опорной частоты - соединитель BNC-типа.
